建筑设计—浙江某水泵房设计

  2019年5月,兰州建筑设计院通过招投标中标浙江某公司装修工程,功能为健身场所,本次装修区域为原大楼第二层局部,本次装修设计面积为1750平方米。原大楼地上31层,地下1层,总建筑面积为28000平方米,建筑高度95.5为一类高层建筑建筑,耐火等级地上一级,地下一级 。

    该项目自动喷淋系统的联动控制由湿式报警阀压力开关的动作信号作为触发信号,直接控制启动喷淋消防泵,联动控制不受消防联动控制器处于自动或手动状态影响。消防联动控制器的手动控制盘可直接手动控制消防喷淋泵的启动和停止。水流指示器、信号阀。

    压力开关、喷淋消防泵的启动和停止的动作信号均反馈至消防联动控制器。消火栓系统的联动控制,当设置消火栓按钮时,消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号。并由消防联动控制器联动控制消火栓泵的启动。且消火栓泵的动作信号应反馈至消防联动控制器。

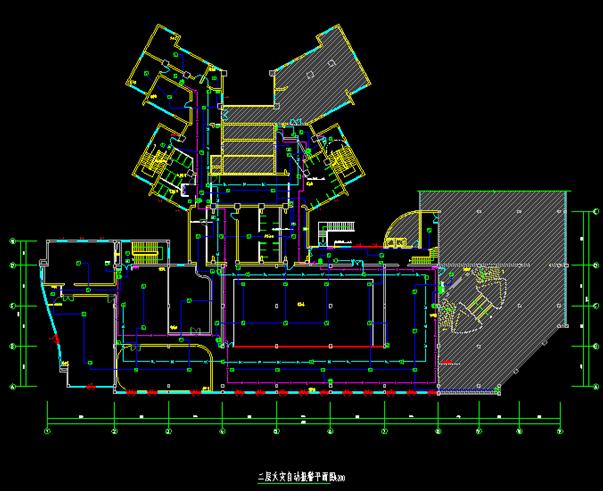

    火灾自动报警平面图

兰州建筑设计公司,兰州市政设计院

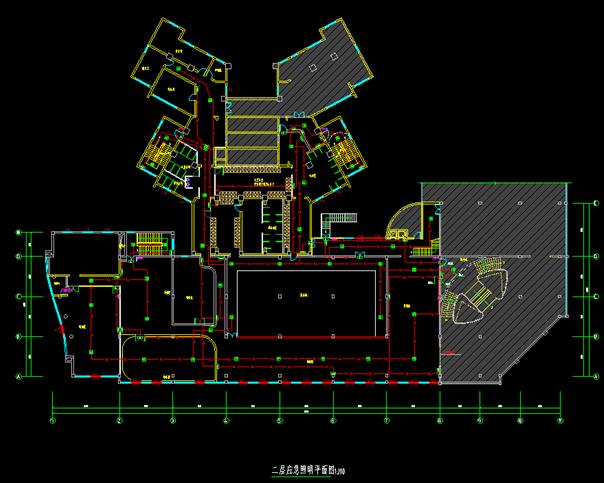

应急照明平面图


兰州建筑设计公司,兰州市政设计院

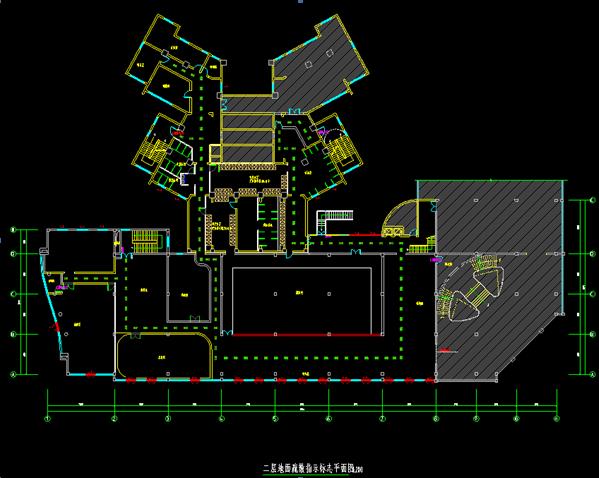

地面疏散指示标志平面图

兰州建筑设计公司,兰州市政设计院
